Квартира, де мала встановлюватися кухня, знаходиться в країні ЄС. Замовник через WhatApp надсилав мені виміри і фотографії приміщення і я працював з ними. Ось такі вступні дані для деталювання кухні мені були надані замовником:

Дані для деталювання кухні від замовника

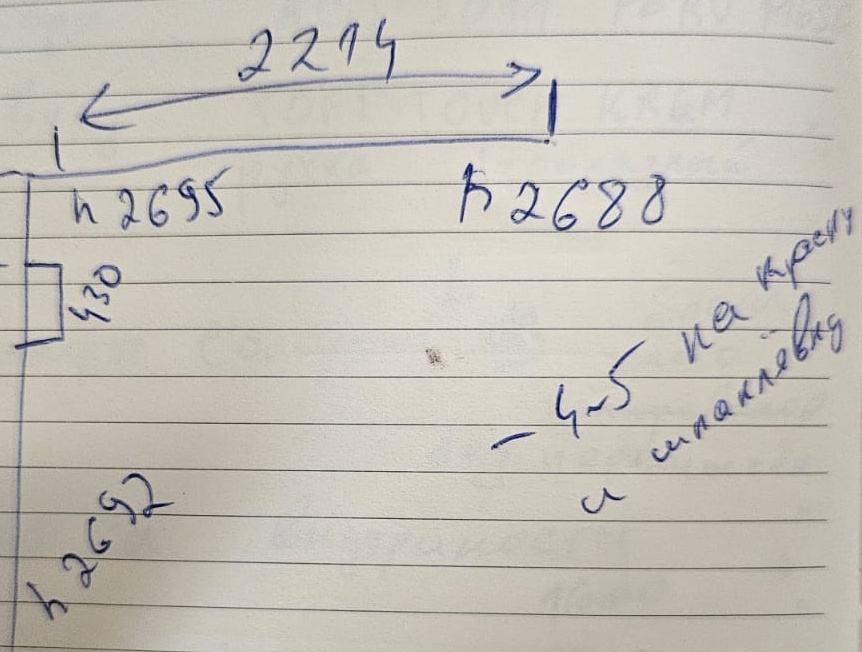

Габаритні розміри приміщення. Ті розміри, яких не вистачало, з’ясовувалися в переписці. Наприклад, на малюнку є виступ в стіні, його ширина 430 мм, але глибина не вказана. Як з’ясувалося в подальшому, цей виступ в дійсності йшов до суміжної стіни, тобто був не літерою П, а літерою Г.

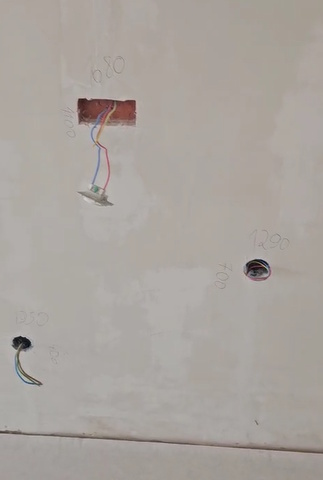

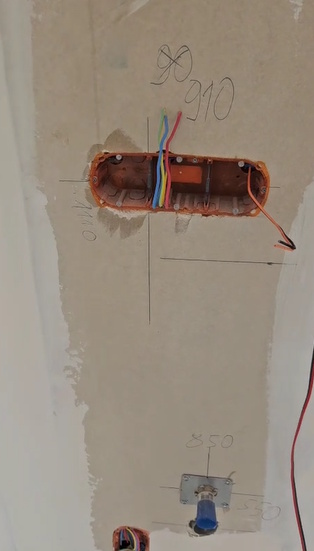

Розміри – відстані до розеток і інших комунікацій від стін і підлоги були надіслані в відео. На малюнках два фрагмента з цього відео.

Вигляди кухні за задумкою дизайнеру інтер’єра з різних ракурсів, згідно до проєкту приміщення.

Також в процесі листування замовником були надані дані по матеріалах і фурнітурі, які мали використовуватися на кухні, а саме:

• Фасади низ – ДСП Kronospan 7045 SU Шампань/Сатин 2800x2070x18 мм, КОД:31583
• Фасади верх – ДСП Kronospan K 008 PW Горіх Селект світлий 2800x2070x18 мм, КОД:32020
• Стільниця Kronospan K214 RS Тіволі Світлий ВОЛОГОСТІЙКА R3 + пластик 2м 4100х600х38мм, КОД:152545
• Корпус – ДСП Kronospan 8100 SM Білий Перл 2800x2070x18 мм, КОД:27333
• На верхньому рівні антресолей фасади відкриваються на Push-to-open
• Врізний проф.- ручка UKW 5 срібло анодов., Китай, КОД:36539
• Рамковий алюмінієвий профіль R-1 чорний матовий, КОД:95895 + ручка Espada
• Карго STAR 200мм хром бокове праве 2 полиці з дотягом Muller, КОД:99982
• Направляючі прихованого монтажу SC L=500 Muller profi line 18mm max 3D, КОД:42137
• LED підсвітка в кутовому профілі під антресолями. LED підсвітка в врізному профілі всередині пеналу над духовкою за скляним фасадом.
• Розмір від підлоги до верху  стільниці 900
• Ущільнювальний профіль
• Завіси Sensys 8631i 95 NEW для ал. профілю, накладна (9091215) Нettich, КОД: 159046
• Монтажна планка Sensys дистанція 0 з ексцентриком (9075085) Hettich, КОД: 116021
• Кріплення для задньої стінки ДВП цинк 31559

Для деталювання кухні обов’язково потрібен список техніки, яка використовується на кухні. Згідно до цього списку я сам находжу в інтернеті креслення техніки для вбудовування в меблі або PDF інструкції. Замовник надав список техніки.

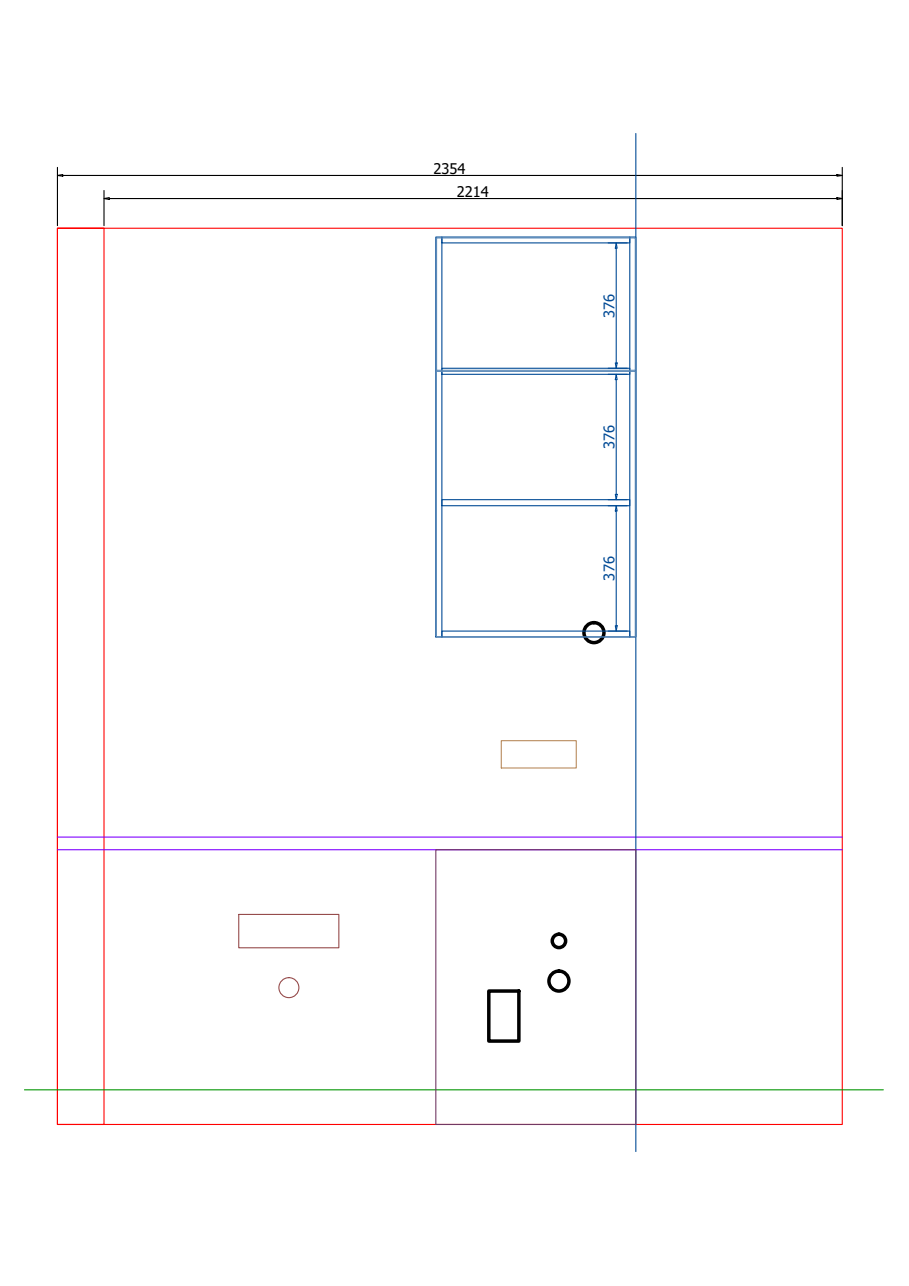

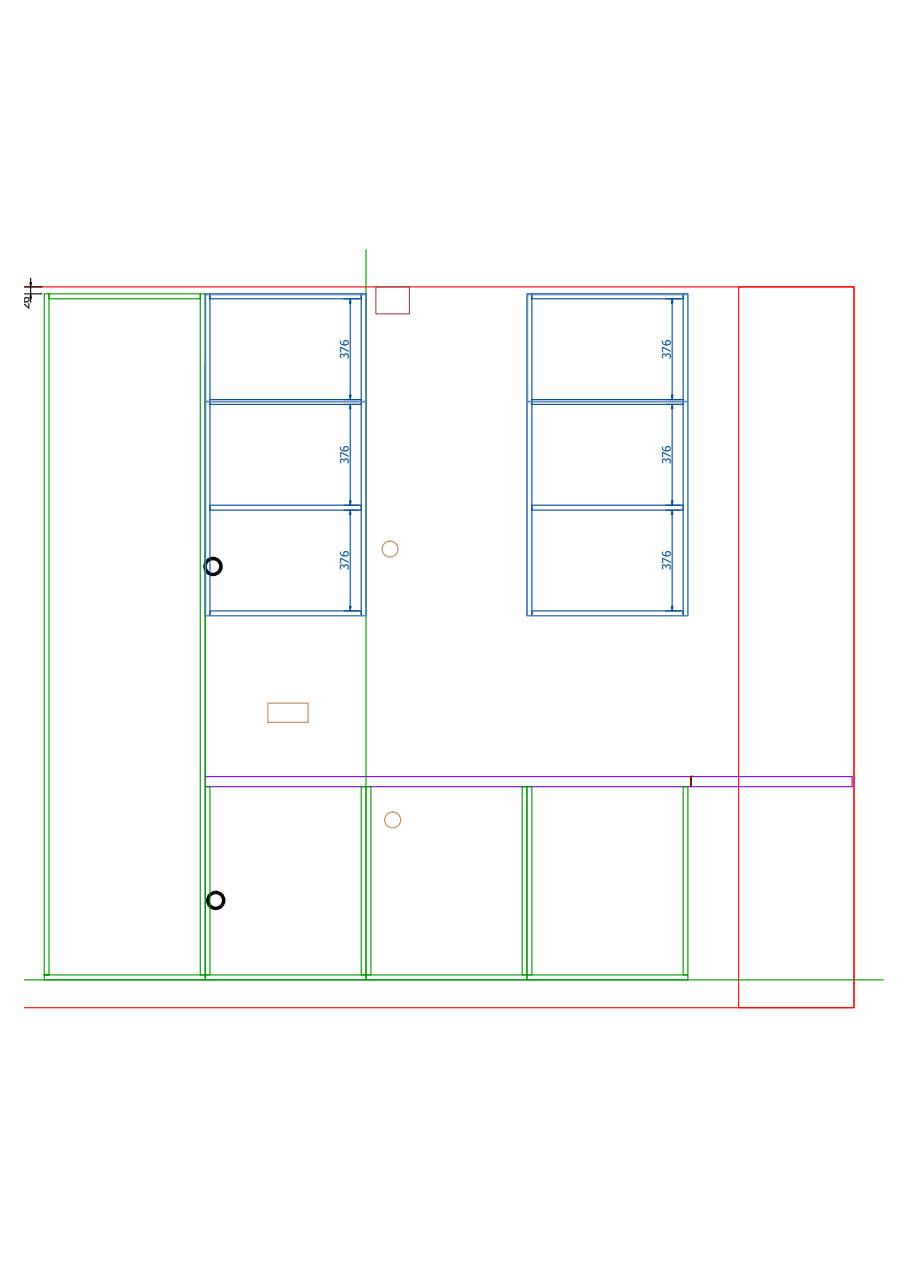

Після цього я починаю робити креслення кухні в CAD програмі. Я розташував всі розетки, точки введення та відведення води на кресленні і помітив, що деякі з них конфліктують з розташуванням меблів. Я проінформував про це замовника і порекомендував перенести конфліктуючі комунікації.

Креслення меблів в CAD програмі

Коли є проєкт і вся інформація по розмірах приміщення, матеріалах, фурнітурі, технікі, можна зробити креслення від початку і до кінця. Не кожний констуктор меблів використовує CAD програму, дехто відразу використовує програму для створення 3D моделі і потім конвертує її в ВіярПро. Такий підхід, можливо, економить час і дозволяє зробити замовлення швидше, щоб більше заробити на кількості замовлень. Я нічого не маю проти підходів інших конструкторів, але для себе обрав інший підхід. Я використовую CAD програму і креслю меблі в 2-х проєкціях, іноді деякі вироби складної конфігурації в 3-х проєкціях. Креслення в CAD програмі дозволяє мінімізувати помилки і досягти високої точності в розмірах меблевих деталей, це додає впевненості, що не доведеться потім щось переробляти.

Зазори, визначення основних розмірів

При проєктуванні меблів обов’язково треба враховувати зазори. Припуск на товщину відповідно до ТУ постачальників плитних матеріалів для ДСП =±0,3 мм, для МДФ =±0,5 мм, припуск на довжину, ширину деталі при різанні та крайкуванні ДСП, МДФ =±1 мм. Додатково треба врахувати набігання загального розміру на стиках модулів. А ще є відхилення стін від вертикальної площини. Я рекомендую зазор 3-4 мм на один погонний метр кухні по довжині вздовж стін.
Щодо зазору по висоті. Якщо кухня має бути до стелі я рекомендую зазор мінімум 8 мм на регулювання навішування антресолей на навісах. Коли в приміщенні підвісна стеля, котра провисає к середині приміщення, зазор треба робити не менше 20 мм, щоб фасади не чіпляли полотно стелі.

Якщо замовник відмовляється від рекомендованих зазорів, я роблю такі зазори, які він вкажіть. В цьому замовленні замовник вказав зазор до стелі 5 мм.
Зазори визначають габарити кухні. Коли є габарити, визначаються висоти і ширини модулів. Висота верхньої точці стільниці цієї кухні 900 мм, висота стінової панелі 600 мм. На цоколь я залишаю 104 мм. Глибина антресолей в лівої частині цієї кухні визначалася, виходячи з параметрів витяжки, з правої сторони – стандартна глибина антресолей. На кресленні кожному модулю призначена унікальна назва, це важливо для подальшого сортування і збирання меблів.

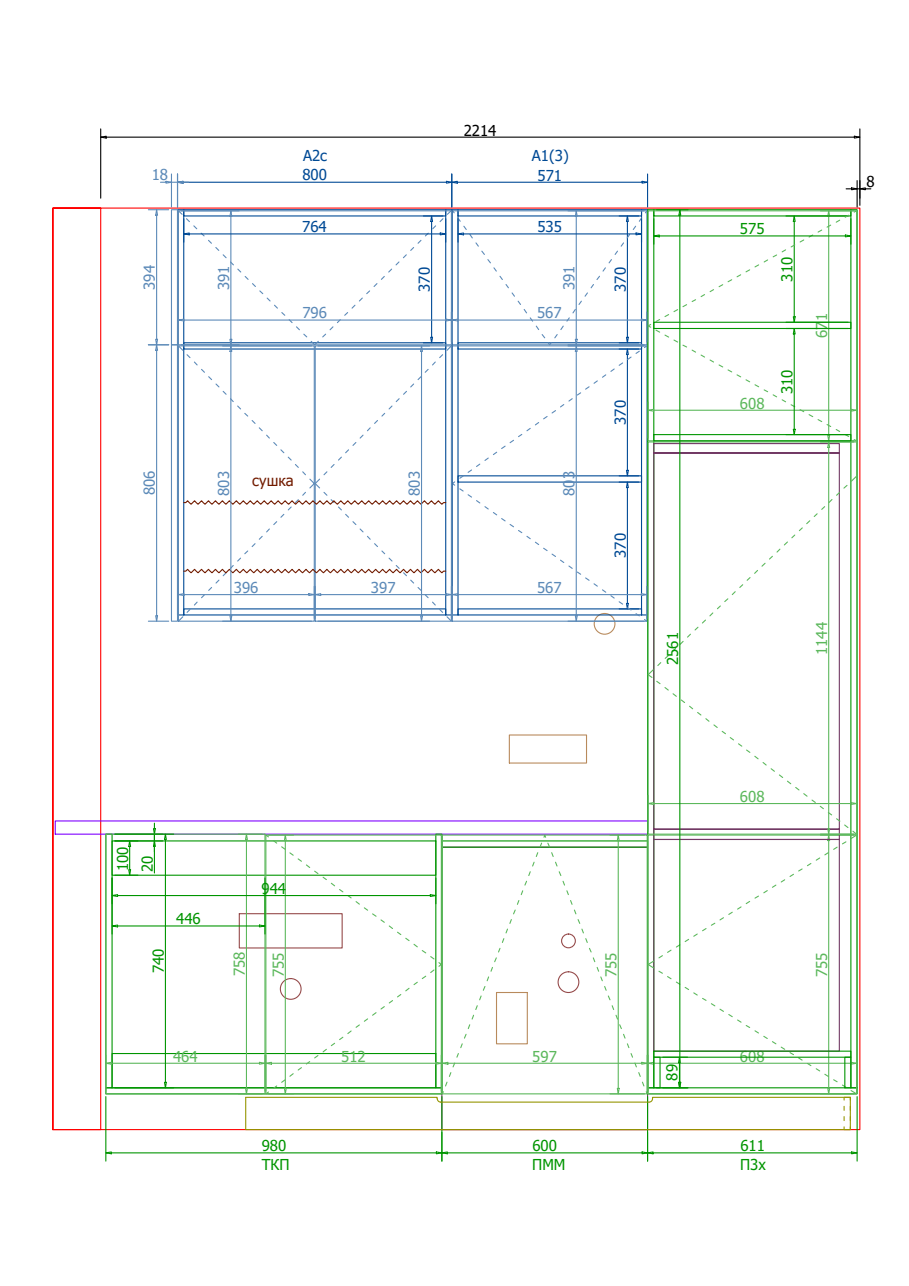

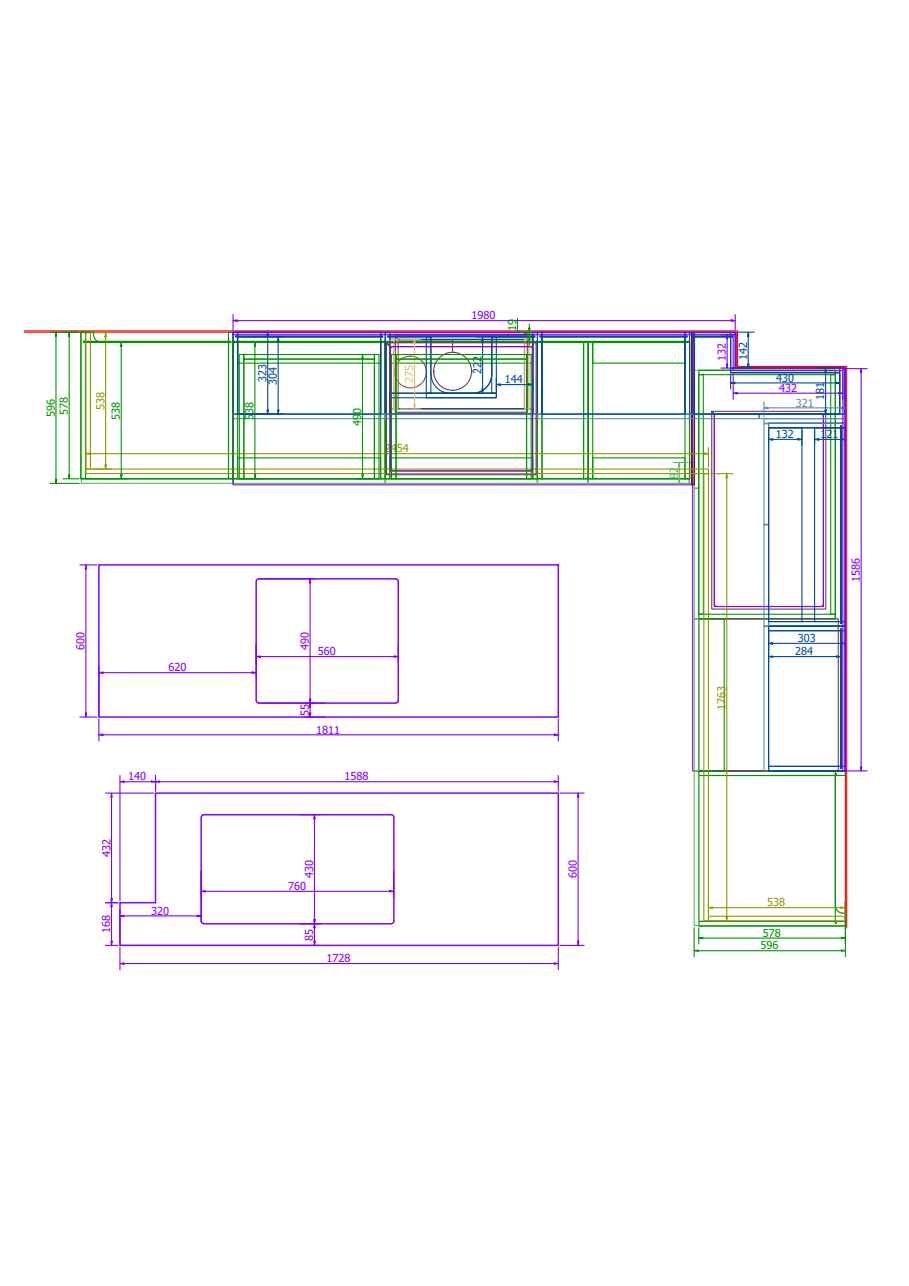

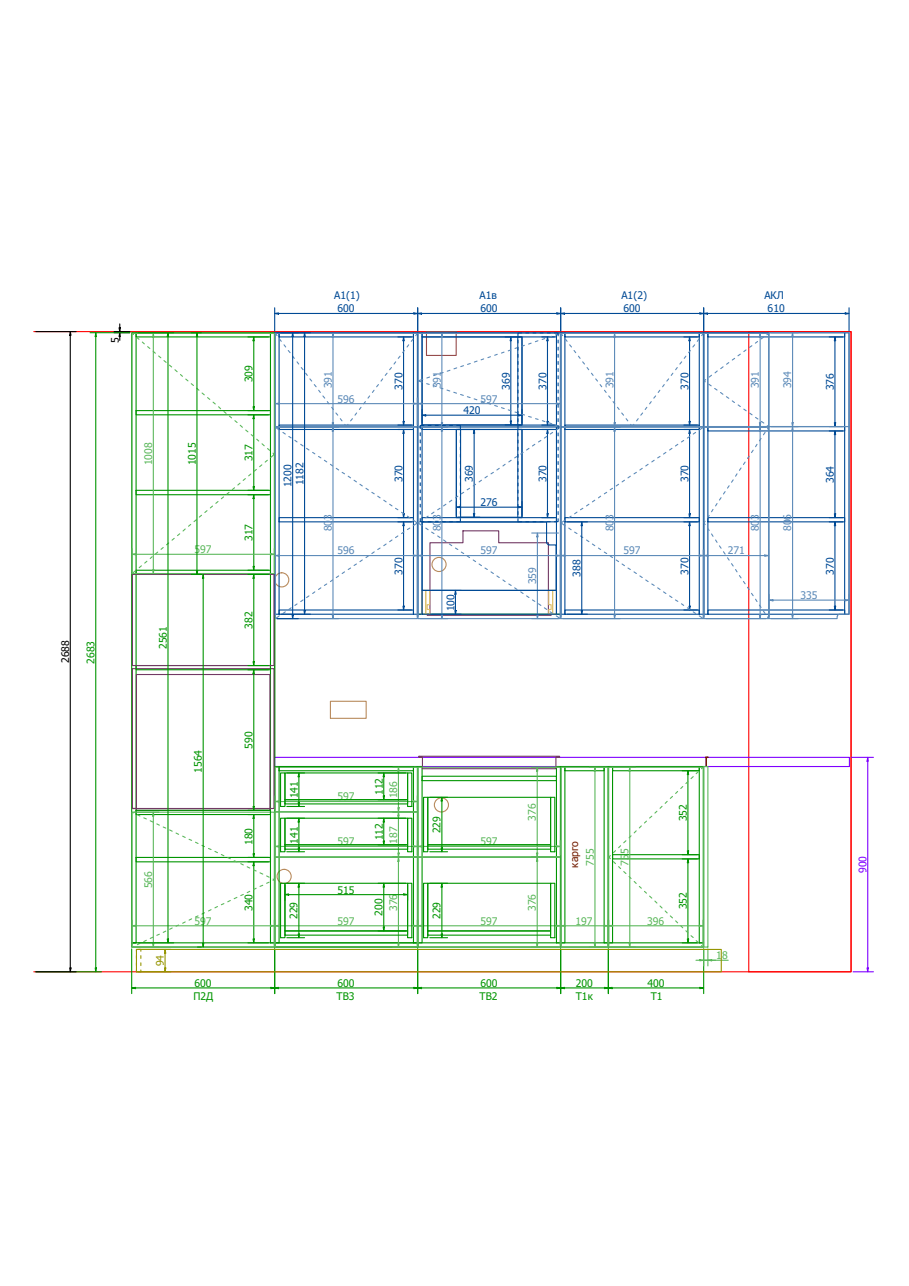

У результаті готове креслення кухні:

Узгодження креслення

Перед безпосереднім деталюванням меблів, треба узгодити креслення з замовником. Готове креслення кухні я відправив замовнику. В цьому замовленні замовник відмовився від рекомендованого зазору до стелі і вказав зазор 5 мм. Інших виправлень креслення в цьому замовленні не знадобилося. Тому наступним кроком є безпосереднє деталювання в програмі Астра Конструктор Меблів

Деталювання кухні в програмі Астра Конструктор Меблів

Креслення є підготовчим етапом, з допомогою якого визначаються розміри всіх деталей. Тепер, коли креслення готове, для визначення обробок – крайкування, свердління, фрезерування треба створити повну 3D модель кухні. Також треба дати кожної деталі свою назву за призначенням цієї деталі. Це і є безпосередньо деталювання кухні, яке я роблю в програмі Астра Конструктор Меблів. Це український продукт, суто спеціалізована програма для конструювання меблів, яка чудово підходить для цих цілей.

Виріб за виробом, деталь за деталлю я роблю повну 3D модель кухні. Після чого, перед відправкою заявок на Віяр, я надсилаю замовнику креслення, 3D-ескіз, опис кухні і розрахунок вартості для остаточного узгодження.

Оформлення замовлення і оплата на Віяр

Далі після узгодження, відправляю заявки менеджеру Віяр через програму ВіярПро на виробничі послуги і, за бажанням замовника, на доставку і вантажників. Менеджер Віяр готує рахунки і відправляє мені, а я перенаправляю їх замовнику для оплати онлайн або в касі філії Віяра. Далі замовнику залишається дочекатися готовності всіх деталей і зібрати свою омріяну кухню.
